Entre todos los parámetros de diseño de un enfriador de aire industrial , el espaciado de las aletas es uno de los más discutidos y uno de los más incomprendidos.
Pregunte a diez ingenieros en refrigeración sobre el espaciado de aletas "correcto" para un evaporador de cámara fría y probablemente recibirá varias respuestas diferentes. Esto se debe a que el espaciado de las aletas no es una especificación independiente. Es una variable de diseño que interactúa con el flujo de aire, la humedad, la temperatura de evaporación, la estrategia de descongelación, el tipo de refrigerante e incluso las características del producto almacenado.
Muchas decisiones de compra todavía se basan en suposiciones simplificadas como "un mayor espaciado de las aletas siempre es mejor para habitaciones con baja temperatura" o "un menor espaciado de las aletas siempre proporciona una mayor eficiencia". En realidad, ambas afirmaciones son sólo parcialmente ciertas.
Para los sistemas de refrigeración industrial, el objetivo no es maximizar ni minimizar el espacio entre las aletas. El objetivo es encontrar el equilibrio óptimo entre la eficiencia de la transferencia de calor, la resistencia a las heladas, la estabilidad del flujo de aire, los intervalos de mantenimiento y los costos operativos del ciclo de vida.
Este artículo explica los principios de ingeniería detrás de la selección del espaciado de las aletas y por qué el diseño personalizado del evaporador a menudo ofrece un mejor rendimiento a largo plazo que seleccionar un modelo de catálogo estándar.

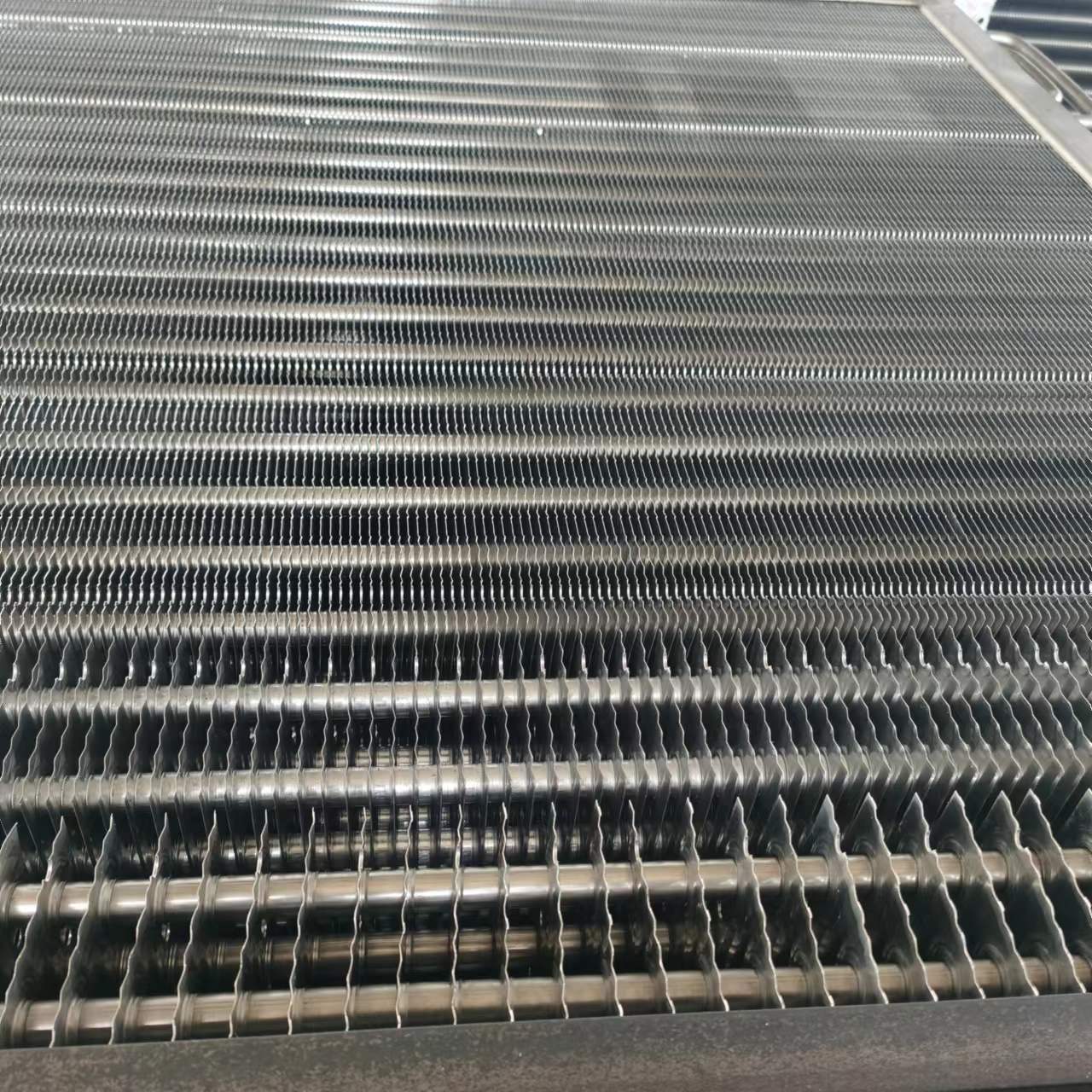

El espacio entre aletas se refiere a la distancia entre dos aletas de aluminio adyacentes en el serpentín del evaporador.
Aunque esta dimensión se mide en sólo unos pocos milímetros, tiene una influencia significativa en el rendimiento general de un evaporador de almacenamiento en frío..
Las funciones principales de las aletas son:
Aumentar la superficie de transferencia de calor.
Mejorar la capacidad de enfriamiento
Guíe el flujo de aire a través de la bobina.
Mejorar la eficiencia de la refrigeración
Sin embargo, las mismas aletas que mejoran la transferencia de calor también se convierten en las primeras superficies donde la humedad se congela durante el funcionamiento.
Esto crea un desafío de ingeniería: aumentar la superficie generalmente mejora el intercambio de calor, pero también aumenta la probabilidad de que las heladas restrinjan el flujo de aire con el tiempo.
Por lo tanto, encontrar el equilibrio adecuado es una de las responsabilidades clave en el diseño de enfriadores de aire industriales .
Para comprender el espaciamiento de las aletas, es importante comprender la formación de escarcha.
Siempre que aire húmedo pasa sobre un serpentín evaporador que funciona por debajo de 0°C, el vapor de agua se condensa y se congela en las superficies de las aletas.
La velocidad de acumulación de escarcha depende de varios factores:
Humedad ambiente
Frecuencia de apertura de puertas
Contenido de humedad del producto
Velocidad del aire
Temperatura de la superficie de la bobina
Intervalo de descongelación
Por ejemplo, dos cámaras de congelación que funcionan exactamente a la misma temperatura ambiente pueden experimentar cargas de escarcha completamente diferentes.
Una sala de procesamiento de mariscos con lavados frecuentes y movimiento continuo de productos introduce mucha más humedad en el aire que un almacén de alimentos congelados envasados.
Como resultado, el evaporador que sirve a las instalaciones de mariscos generalmente requerirá una estrategia de descongelación y espaciado de aletas diferente.
Esta es una de las razones por las que los fabricantes experimentados rara vez recomiendan la misma configuración de bobina para todas las aplicaciones.
Desde una perspectiva de ingeniería, el espaciado de las aletas siempre es un compromiso.
Una bobina con espacio estrecho entre aletas proporciona:
Mayor superficie de transferencia de calor
Mayor capacidad de enfriamiento inicial
Dimensiones totales compactas
Sin embargo, existen desventajas.
A medida que se acumula la escarcha, los pasajes estrechos de las aletas se obstruyen más rápidamente.
Esto lleva a:
Flujo de aire reducido
Mayor caída de presión en el lado del aire
Mayor consumo de energía del ventilador.
Ciclos de descongelación más frecuentes
Menor eficiencia operativa con el tiempo
El rendimiento medido el primer día después de la instalación puede diferir significativamente del rendimiento después de varias semanas de funcionamiento.
El aumento del espacio entre las aletas reduce la restricción del flujo de aire.
Las ventajas incluyen:
Bloqueo de heladas más lento
Períodos de funcionamiento más prolongados entre ciclos de descongelamiento
Flujo de aire más estable
Mantenimiento más fácil
Sin embargo, el espaciado excesivo de las aletas también reduce la superficie de transferencia de calor.
Si el espacio se vuelve innecesariamente grande, el evaporador puede requerir:
Dimensiones de bobina más grandes
Mayor carga de refrigerante
Mayor costo del equipo.
Por tanto, el objetivo es la optimización, no la maximización.
Un error común es creer que la temperatura ambiente por sí sola determina el espacio entre las aletas.
Por ejemplo:
4 mm para habitaciones con alta temperatura
6 mm para habitaciones de temperatura media
9 mm para cámaras frigoríficas
Si bien estos valores pueden servir como directrices generales, nunca deben tratarse como reglas universales.
La selección de un evaporador profesional también debe evaluar:
Un almacén de hortalizas que funcione a 2°C con una humedad relativa del 95% puede acumular escarcha más rápidamente que un almacén de congelados que funcione a -25°C con baja humedad.
La humedad suele influir más en la formación de escarcha que la temperatura ambiente.
Las cámaras frigoríficas conectadas a las áreas de producción experimentan una infiltración continua de aire cálido y húmedo.
Cada apertura de la puerta introduce humedad adicional que eventualmente se congela en el evaporador.
Las instalaciones con mucho tráfico generalmente se benefician de un mayor espacio entre las aletas y de programas de descongelación cuidadosamente diseñados.
Los productos frescos liberan humedad.
Los productos envasados congelados generalmente no lo hacen.
Los ejemplos incluyen:
Verduras frescas
Fruta
procesamiento de carne
procesamiento de mariscos
Cada aplicación crea un ambiente de evaporador diferente.
Esta es la razón por la que los ingenieros en refrigeración industrial evalúan todas las condiciones operativas en lugar de depender únicamente de la temperatura.
Muchas discusiones sobre el espaciamiento de las aletas se centran exclusivamente en el intercambio de calor.
En la práctica, la estabilidad del flujo de aire es igualmente importante.
A medida que se acumula la escarcha, el flujo de aire disminuye gradualmente.
Las consecuencias incluyen:
Temperatura ambiente desigual
Mayor tiempo de funcionamiento del compresor
Mayor consumo de energía
Variación de temperatura del producto
Un diseñado adecuadamente enfriador de unidad industrial debe mantener un flujo de aire estable durante todo el ciclo operativo, no solo inmediatamente después del descongelamiento.
Por esta razón, el rendimiento del flujo de aire a lo largo del tiempo suele ser un mejor indicador de la calidad del evaporador que la capacidad de enfriamiento inicial por sí sola.
La elección del refrigerante también influye en el diseño del evaporador.
Los enfriadores de aire industriales con amoníaco se utilizan comúnmente en grandes instalaciones de almacenamiento en frío debido a su alta eficiencia.
Estos sistemas suelen priorizar:
Caída de presión baja
Distribución estable de refrigerante
Ciclos de funcionamiento largos
Por lo tanto, el diseño del evaporador debe equilibrar la resistencia a las heladas con una transferencia de calor eficiente.
Los refrigeradores unitarios de CO₂ son cada vez más populares en toda Europa debido a las normativas medioambientales.
Debido a que los sistemas de CO₂ funcionan bajo diferentes presiones y características de temperatura, la geometría del serpentín puede diferir de los diseños de HFC convencionales.
Aunque los principios de espaciamiento de las aletas siguen siendo similares, la optimización general del evaporador siempre debe considerar las propiedades del refrigerante.
Los enfriadores de aire industriales estándar están diseñados para satisfacer la gama más amplia posible de aplicaciones.
Por el contrario, los enfriadores de aire industriales personalizados están diseñados para una condición operativa específica.
La personalización puede incluir:
Espaciado de aletas
Profundidad de la bobina
Diámetro del tubo
Disposición del circuito
Configuración del ventilador
Distancia de lanzamiento aéreo
Método de descongelación
En lugar de aplicar una solución universal, los ingenieros evalúan el entorno operativo real del proyecto.
Este enfoque a menudo resulta en:
Mejor uniformidad de temperatura
Menores costos operativos
Reducción de la acumulación de escarcha
Intervalos de mantenimiento más largos
Rendimiento mejorado del ciclo de vida
Para proyectos de refrigeración industrial donde la confiabilidad es fundamental, esta filosofía de dar prioridad a la ingeniería frecuentemente proporciona un mayor valor a largo plazo que seleccionar un modelo de catálogo estándar.
Uno de los errores más comunes en la selección de un evaporador es optimizar el rendimiento del laboratorio en lugar de las condiciones operativas reales.
Un serpentín que ofrece la capacidad teórica más alta en condiciones limpias puede perder su ventaja después de sólo unos días si las heladas restringen rápidamente el flujo de aire.
Por lo tanto, ingenieros en refrigeración experimentados evalúan el rendimiento del evaporador durante todo el ciclo operativo, no solo inmediatamente después del descongelamiento.
La estabilidad del flujo de aire a largo plazo suele ser una mejor medida del rendimiento que la capacidad máxima de refrigeración.
El espaciado de las aletas es mucho más que una especificación de fabricación.
Influye directamente en el flujo de aire, la transferencia de calor, la acumulación de escarcha, la eficiencia energética, la frecuencia de mantenimiento y el rendimiento general de la refrigeración.
En lugar de seleccionar el espaciado de las aletas basándose únicamente en la temperatura ambiente, los ingenieros deben considerar el entorno operativo completo, incluida la humedad, el tipo de producto, la frecuencia de apertura de las puertas, la selección de refrigerante y la estrategia de descongelación.
A medida que los proyectos de refrigeración industrial continúan exigiendo una mayor eficiencia energética y una mayor calidad del producto, el diseño personalizado del evaporador se vuelve cada vez más importante.
Un diseñado adecuadamente enfriador de aire industrial no está diseñado simplemente para lograr capacidad de enfriamiento, sino que está diseñado para mantener un rendimiento estable durante años de funcionamiento continuo.
No necesariamente. Un espaciado más amplio de las aletas reduce la obstrucción por escarcha pero también disminuye la superficie de transferencia de calor. El espacio óptimo depende de la humedad, la temperatura de funcionamiento, la estrategia de descongelación y las características del producto.
Indirectamente, sí. Si bien la formación de escarcha está influenciada principalmente por las condiciones del lado del aire, los refrigerantes como el amoníaco (NH₃) y el CO₂ pueden requerir diferentes diseños de serpentín para optimizar el rendimiento general del evaporador.
Una mayor humedad acelera la acumulación de escarcha, lo que aumenta la resistencia al flujo de aire y puede requerir un espacio más amplio entre las aletas o estrategias de descongelación más efectivas.
No siempre. Las unidades estándar pueden funcionar bien en aplicaciones sencillas. Sin embargo, los proyectos con diseños de sala únicos, productos especializados, refrigerantes naturales o condiciones operativas exigentes a menudo se benefician de la ingeniería personalizada.
Seleccionar el espacio correcto entre aletas requiere más que hacer coincidir la temperatura ambiente con una especificación del catálogo. Cada proyecto de almacenamiento en frío tiene su propia combinación de requisitos de humedad, flujo de aire, refrigerante y producto.
Si está diseñando un nuevo sistema de refrigeración o actualizando una instalación existente, trabajar con un fabricante que ofrezca enfriadores de aire industriales diseñados a medida puede ayudar a optimizar el rendimiento a largo plazo en lugar de simplemente cumplir con una capacidad de enfriamiento nominal.
En STELX , nuestro equipo de ingeniería diseña enfriadores de aire industriales, evaporadores de almacenamiento en frío y soluciones de refrigeración OEM en función de las condiciones reales del proyecto, incluido el tipo de refrigerante, el espacio entre aletas, los requisitos de flujo de aire, la selección de materiales y los objetivos de rendimiento específicos de la aplicación.
